河南紅星自建廠以來，始終致力于各種礦山碎石機設備的研究與生產，尤其在反擊式破碎機的研究上成就最為突出，紅星反擊式破碎機的結構新穎特別。下面紅星 團據其三十多年來的生產經驗和大家分享一下關于反擊式破碎機反擊板的懸掛裝置的一些知識。

 反擊式破碎機反擊板的懸掛裝置選擇是否合適，將直接影響反擊板的作用 與破碎機的工作效率，因此要合理設計反擊板的懸掛裝置。

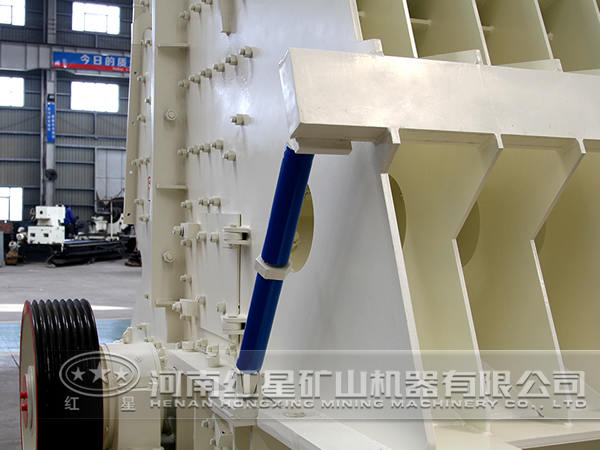

反擊式破碎機反擊板懸掛裝置也是調整裝置，同時又能起到保險作用。這種裝置有三種形式：

1）拉桿自重式

反擊式破碎機工作時，反擊板借自重保持正常位置，當破碎腔有非破碎物時，反擊板被抬起，非破碎物排除后，又重新返回原位。其間隙大小可通過懸掛螺栓進行調整。

2）拉桿彈簧式

反擊板在工作時的位置是通過彈簧的預壓力保持的，當非破碎物進入破碎腔時，可克服彈簧預壓力后，從破碎腔排出。彈簧采用螺旋式，也可采用組合式，后者可用較小的壓縮變形量獲得較大通過非破碎物間隙。

3）液壓式

利用油壓裝置調節反擊板位置，同時也作為保險裝置。一般用于大型反擊式破碎機，與液壓?jiǎn)㈤]機殼油缸共同使用一個油壓系統。

在實際設計中，要根據選礦廠的實際情況進行選擇。以拉桿彈簧式反擊板懸掛裝置為例，反擊裝置正常工作位置是靠彈簧預壓力來 的。彈簧預緊力的大小可以通過反擊裝置工作時的平衡條件來計算。

根據動量定理，可計算出物料撞擊在反擊板表面上所產生的沖擊力大小。根據沖擊時間，計算出整個反擊板上承受的沖擊力。之后根據反擊裝置的平衡條件，就可以求出所需要的反擊板的自重，其中l(wèi)是反擊板懸掛軸心到其下斷點的距離，F(xiàn)cx是整個反擊板上承受的沖擊力，e是反擊板懸掛軸心到其重力作用線的距離。

本文由紅星 團分析介紹，希望對大家有所幫助。河南紅星始終致力于礦山碎石機設備的研發與生產，在取得一系列成就之后，我們沒有驕傲，我們更加努力進行新產品的研發與生產，定不負大家的信任與信賴。
