顎式破碎機新機架結構的受力分析

作者:紅星機器 發布日期:2016-02-27

咨詢

如果您對我們的產品、服務感興趣,或者有什么可以幫助您的,您可以 點擊在線咨詢 與我們在線交談,或者撥打我們的客服電話

7*24小時服務熱線:0371-67772626在線交談

顎式破碎機是礦石破碎應用最廣泛的破碎設備,隨著技術的進步,顎式破碎機也經歷了一代代更新,但是顎破架始終被忽略。近期,紅星機器廠家針對新型顎式破碎機機架受力方面問題進行改進,由此,新一代顎式破碎機誕生。

以某選礦廠Ф1400mm×600mm顎式破碎機為例,對新結構機架進行受力分析。顎式破碎機工作時機架主要承受的載荷有:①顎板破碎物料產生的反力;②液壓缸的鎖緊力。該顎式破碎機運行時需要的額定比壓為4.5N/m㎡,考慮一定的安全系數,按照較大比壓為6N/m㎡進行設計,所以設備運行所對應的較大破碎力為F=1400×600×6=5040kN。

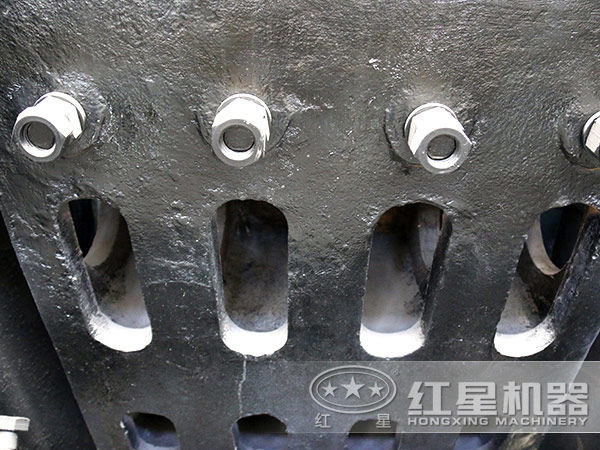

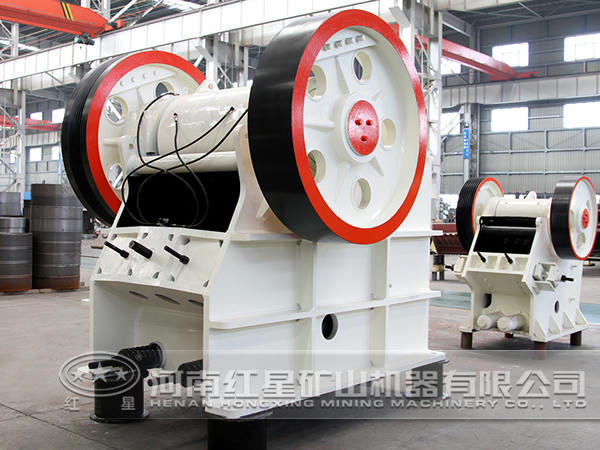

顎式破碎機

1、平穩載荷下的受力分析

平穩載荷下,顎式破碎機破碎力均布在顎板方向上。根據材料力學力矩平衡原理,分別以每側軸承作為旋轉點,列出力矩平衡方程,求得顎板兩側軸承受力均為F1=2520kN;然后,以機架與底座連接點作為旋轉點,列力矩平衡方程,得出設備按較大比壓6N/m㎡平穩運行時,每個液壓缸的對應拉力為F2=1260kN。

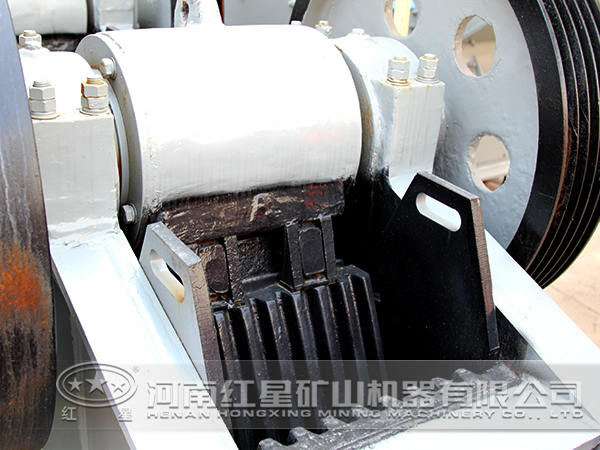

顎破

從計算結果可以看出,設備在均勻載荷作用下,機架所受的較大等效應力為71.5MPa,小于材料的屈服強度和疲勞強度6-4,對應的較大節點位移變化量為3.43mm。

2、偏載情況下的受力分析

機架最惡劣的偏載應為顎板一側過鐵的狀態,設備一次偏載過鐵時,兩側顎板和軸承的受力不同,根據材料力學力矩平衡原理,分別以每一側軸承為旋轉點,列出力矩平衡方程,得出一側軸承受力增大為F3=3353.058kN,另一側軸承受力減小為F4=1686.942kN[2]201,由于2個液壓缸油路相互連通,壓力相同,拉力相等,并且為保證顎板6N/m㎡的比壓不變,壓力傳感器或溢流閥的調定值不變,所以,兩側液壓缸的較大拉力保持不變,均為F2=1260kN。另外,在液壓缸與半機架的鉸接處,以及半機架與底座的鉸接處都設置了關節軸承,這樣可以保證機架偏載變形時,銷軸仍受均布的徑向拉力(軸向分力較小,在此忽略不計),不會引入額外的其他應力。

顎式破碎機

從計算結果可以看出,設備在偏載過鐵的情況下,機架所受的較大等效應力為122.7MPa,小于材料的屈服強度及疲勞強度。另外還可以得出,兩側壁板位置變化量不同,即軸承載荷較小一側的側板上部銷軸孔(相對于底部銷軸孔)的節點位移為2.34mm,軸承載荷較大一側的側板上部銷軸孔(相對于底部銷軸孔)的節點位移為4.37mm,說明兩側板上部銷軸孔相對于底部銷軸孔的位移出現了約2mm的偏差,換算到動顎板上2個軸承座的位移偏差約為1mm,在設備運行允許偏差范圍內,說明設備在偏載過鐵的情況下,動顎軸線產生了一定的偏斜,但此時機架的變形是在彈性變形范圍內。
