破碎機是礦山、化工、建材、電力等國家 工業設備，隨著社會發展對金屬與非金屬礦、水泥、建筑材料等物料的需求強度增加，破碎機設備也隨之提升產量與生產技術。圓錐破碎機是破碎設備中的佼佼者，經過近幾年的發展，圓錐破碎機在破碎工藝、制砂工藝和選礦工藝中均成為不可缺少的支柱型設備。

圓錐破碎機由幾個關鍵部件組成，其結構強度與剛度直接關系到破碎機的壽命及工作穩定性。鑒于破碎機工作過程中動錐受載的復雜性，以往對于動錐的有限元分析是以過鐵載荷作為動錐實際受載，與破碎機實際工況有一定差距。針對這一問題，我們以多缸液壓圓錐破碎機為主要研究對象，對其結構與工作原理進行研究，從而對其破碎力進行分析研究。

一、多缸液壓圓錐破碎機結構

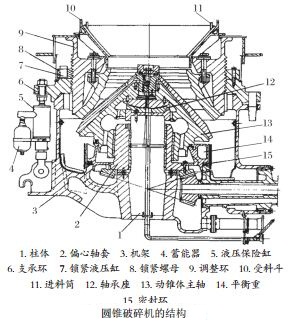

圓錐破碎機的結構如下圖所示。

二、多缸液壓圓錐破碎機工作原理

該圓錐破碎機的破碎過程是在固定的定錐和旋回運動的動錐之間完成的。圓錐破碎機工作時，破碎機的水平軸由電動機通過輸送帶裝置來驅動，水平軸通過大、小齒輪帶動偏心套旋轉，破碎機動錐在偏心套的作用下產生偏心距做旋擺運動，使得破碎壁表面時而靠近定錐表面，時而遠離定錐表面，從而使石料在破碎腔內不斷地受到擠壓、折斷和沖擊作用而被破碎。破碎后的物料在自重的作用下從破碎機下部的排料口排出。破碎機運轉時，動錐軸線相對于機械中心線做圓錐面運動，其錐頂為球面支承中心，該點在動錐的運動過程中始終保持靜止；因此，動錐的運動可視為剛體繞定點的轉動，即動錐的運動是由兩種旋轉運動組成：進動運動或牽連運動（動錐繞機械中心線做旋轉運動） 和自轉運動或相對運動 （動錐繞自己的軸線做旋轉運動）。

三、破碎力的分析

從破碎機的實際工況可知，破碎機關鍵部件的受載主要來自于破碎物料時對破碎機關鍵部件的擠壓沖擊作用；因此，較準確的破碎力計算便成為分析破碎機關鍵部件強度與剛度的關鍵影響因素。

以往獲取破碎機的受載主要來自于兩種途徑：一種是根據實測，另一種則是通過理論計算。前一種方法受破碎機特殊受力部位的限制而不容易獲得；而其二種方法則是通過破碎機在過鐵過程中根據液壓過鐵保護裝置的油壓來反求過鐵載荷，這樣獲取的破碎力明顯大于鐵礦石實際破碎時的破碎力，因此，據此設計的關鍵部件雖然強度、剛度余量足夠，但質量過大，顯得過于笨重。

通過對破碎力的分析可知，通過耦合得到的應力也遠小于使用過鐵載荷時的應力結果；因此，為增強破碎機破碎能力，可以對動錐及其他關鍵部件進行優化再設計，可在保證強度與剛度的前提下減小關鍵部件的質量，不僅節省了材料，還可使設備達到輕量化設計，為企業節省原料采購成本，從而降低制造成本， 利潤較大化，更多多缸液壓圓錐破碎機相關內容，請撥打電話0371-67772626詳詢。
