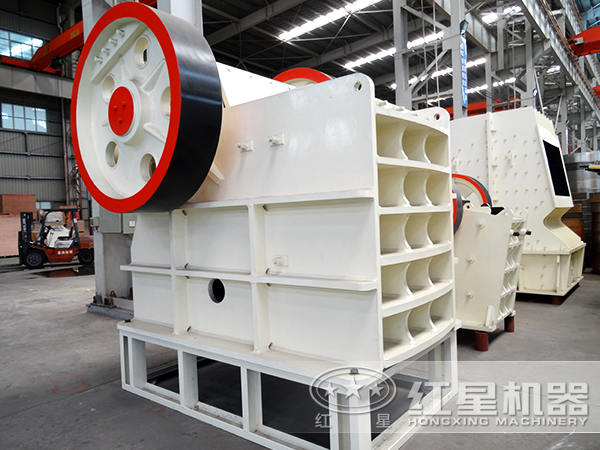

隨著水力發電作為清潔能源開發具有重要的地位和不可取代的優勢，各方面對水電工程建設提出了越來越高的要求，尤其是水電站的工程質量。成品砂石骨料作為水電工程建設的一種原材料，其產品質量的好壞直接影響水電工程的質量。在骨料的生產過程中，破碎機是主要的生產設備，而紅星破碎機加工混凝土骨料盡顯神通，是砂石骨料加工的 。本文紅星將對破碎機的工藝設計方法進行詳細說明。

1）機架、支撐套、彈簧

用螺栓固定在基礎上的機架，把破碎力傳遞到基礎上，并且是破碎機其他零件的剛性支撐體。焊在機架內壁上的機架護板及筋護板是可更換的，以防止機架內壁磨損。裝在機架上部錐形加工面上的支承套內圓加工有鋸形螺紋，以便調整套部能夠調整。重型螺旋壓縮彈簧裝在機架上法蘭下部，用螺柱把在支承套上。當異物（如鐵塊）通過破碎腔時不至于損壞破碎機。異物通過破碎腔時彈簧壓縮量增加，彈簧壓縮使支承套升高，異物排出。定位銷從機架上表面伸出以防止支承套旋轉。當調整套抬高或傾斜時，定位銷起導向作用，以使支承套返回到正常工作位置。

2）傳動軸架、傳動軸、皮帶輪

通過三角皮帶或直接驅動把動力從原動部傳遞給傳動軸。與傳動軸壓配合且以鍵定位的小錐齒輪，驅動偏心套上的大齒輪。傳動軸由兩個軸套支撐，軸套固定在傳動軸架上以防軸套旋轉，傳動軸里磋商法蘭承受來自小齒輪止推墊的全部止推磨損。用鍵固定在傳動軸另一端的甩油環靠離心力將傳動軸架竄出的油排出。套再甩油環上的集油則使排出的油返回油箱以便循環使用。傳動軸架與機架為緊配合，并用大直徑螺栓牢牢把緊。傳動軸架和機架配合表面之間的“O”形圈可實行潤滑油密封。傳動軸架護板可為傳動軸架的暴露部分提供保護，使之免受下落物料的磨損。

3）推力軸承和偏心套部

偏心套每旋轉一周，軀體和主軸也跟著有一個偏心運動軌跡。主軸襯套用填料固定在偏心套內孔中，為主軸提供一個軸承面。通過壓裝并用鍵固定在偏心套頂部的大齒輪由傳軸上的小齒輪驅動，機架襯套內的偏心套隨之轉動起來。整個偏心套部由放置在底蓋上的一組推力板支撐。一組推力或止推軸承板減少了偏心套部的磨損。大小齒輪間的側隙和頂隙可由增加或減少推力軸承板墊片來調整。

4）碗型軸承架

裝有碗型瓦的碗型軸承架支撐主軸部并把破碎力傳遞給機架。通過過盈配合和碗型軸承架四周的螺釘使其緊緊地固結在機架上。重要的是要防止破碎作業產生的粉塵和研磨粒子進入潤滑系統，以免損壞破碎機內高精度的機器部件。現在的標準密封，空氣密封和水密封三種形式均可滿足這種柔性密封的需要。標準密封利用裝有潤滑脂環 密封。一般在供水受到限制或者破碎機安裝再可移式設備上的情況下，大多采用標準密封。

5）主軸、破碎壁和分料盤部

只有通過主軸襯套與主軸的接觸，才能迫使軀體作偏心旋擺運動。裝在軀體上的破碎壁是有互換性的，這是—個既作選擺運動又發出破碎動作的破碎元件。不能用分料盤起吊主軸部，分料盤螺栓不足以承受主軸部的重量，否則可能發生嚴重的人員或設備 。主軸部吊出破碎機后，要 軀體和主軸的所有拋光面，修復一切擦傷或刻痕及鐵銹或麻點。

6）調整套、軋臼壁及調整帽部

調整套外圓加工有鋸形螺紋，由支承套內圓的鋸形螺紋支承。通過在支承套內順時針或逆時針旋轉調整套可使其上升或下降。調整調整套可控制給礦口和排礦口尺寸。調整帽于調整套外部嚙合并座在支承套上。調整帽可將調整套調整到破碎位置。

7）給料 支架部

給料支架由四根粗的給料架支桿支撐。給料漏斗是給料支架的一部分，對進料起導向和控制作用。支桿上部的螺紋使得給料漏斗和分料盤間的距離可調。

8）潤滑系統

潤滑油從油箱進入油泵的吸油腔，經油泵后，潤滑油在壓力下進入過濾器。如果過濾器堵塞，潤滑油可打開旁路截止閥，從過濾器的旁路通過。過濾器前后的壓力表用來 過濾器的壓降，根據此壓降，可確定過濾器是否需要清洗或更換。
