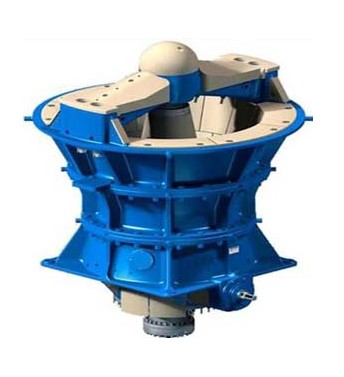

旋回破碎機是什么類型的破碎設備呢？旋回破碎機主要適用于粗碎作業，屬于粗碎機，破碎中等和中等硬度以上的各種礦石和巖石。其主要由傳動部、機座部、偏心套部、破碎圓錐部、中架體部、橫梁部、原動部、油缸部、液壓部、滑車部、電氣部和干、稀油潤滑等部分組成。各部分的結構及功能如下文介紹：

1）傳動部

傳動部的作用主要是在偏心套轉動時，就帶動主軸與壓合于其上的動錐體一起轉動，動錐的中心線就以橫梁上的固定懸掛點為頂點沿著錐面軌跡旋轉。

2）機座部

機座部是破碎機主要部件，用地腳螺釘把它固定在地基上，在機座的套筒中裝有鋼襯套，偏心軸套就在此襯套中轉動。把機架與中心套筒聯結在一起的四根筋和傳動軸套筒的上面，裝有錳鋼護板，以防落下的礦石打傷和損壞筋與套筒。

3）偏心套部

偏心軸套是旋回破碎機承受破碎力的主要部件。偏心套裝人機座的中心套筒里，內表面鑄面鑄滿而外表面只澆注3/4巴氏合金的偏心軸套在鋼襯套中旋轉，為使巴氏合金鑄牢，在偏心軸套內表面設有密布的燕尾槽。

4）破碎圓錐部

破碎圓錐靠底部液壓油缸支承，上部插入橫梁中心孔錐形襯套內。破碎機旋轉時，由于錐形套的下端是錐面，因此能滿足動錐旋擺運動的要求。

5）中架體部

中架體內部裝有上下四排平行的襯板，安裝時 安裝墊板以保證結合牢固，最下面一排襯板支撐于架體下端凸臺上面，而上面一排則插人中架體上部的凸邊中，這樣就能承受破碎礦石時由于磨擦面產生的推力，破碎力和垂直分力，襯板安裝完成后，襯板與架體之間澆注水泥。

6）橫梁部

用銷軸將橫梁固定在中架體上，橫梁筋及外環上裝有襯板，橫梁中心孔內裝有錐形套用以承受破碎機的徑向力。

7）基礎部

基礎部中給出了各部地腳螺栓的相互位置和基面標高，給出了設備的撓力值。旋回破碎機的基礎比較簡單，本體只有四個地腳螺栓來固定。

8）油缸部

油缸裝在機座下部，它支承破碎圓錐，承受破碎機工作時的軸向力。油缸上部有三個摩擦盤，上摩擦盤固定在主軸下端，下摩擦盤固定在柱塞上，中摩擦盤上面是球面，下面是平面在兩者之間，破碎機工作時，中盤之上球面和下平面與上下摩擦盤都有相對滑動。油缸下部靠小y型密封圈密封，而改變油缸的油量就能 調整破碎機排礦口。

9）滑車部

滑車部用于拆卸油缸，它由滾輪、滑軌和小車組成。移動小車和滑軌可用人工，也可在兩側設置滑輪通過吊車移動。

10）潤滑部

為潤滑各摩擦部位，破碎機設有專用的干、稀油潤滑裝置。干油潤滑由手動干油泵，給油器和濾油器等組成，供潤滑橫梁中心孔上的軸承。稀油潤滑由油泵冷卻器、過濾器等組成，用于潤滑油缸上部摩擦盤，偏心套內外，圓錐齒輪下部的摩擦盤，齒輪和傳動軸承。

11）電控系統

電控系統具有機旁手動、機旁自動、中控室遠程控制三種操作方式；對旋回破碎機所有溫度，壓力，壓差，油位等信號全部輸入至現場控制柜PLC進行處理，根據工藝要求進行控制、報警；調整破碎機排礦口；破碎機超載、過鐵情況下自動保護及報警功能；機旁控制系統具有故障指示（自動開關跳閘等）功能。
