反擊式破碎機發展到現在，紅星破碎機多采用雙轉子兩段粉碎，這樣就有了雙轉子反擊式破碎機的誕生，雙轉子反擊式破碎機是一種應用較為廣泛的破碎機械，具有破碎比大、處理能力高和電耗少等優點。下文將對其結構進行詳細說明。

雙轉子反擊式破碎機結構圖

雙轉子反擊式破碎機主要由機體、 級轉子、 級反擊板、分腔反擊板、其二級反擊板、調整彈簧、其二均整柵板、 傳動部件和其二傳動部件組成。

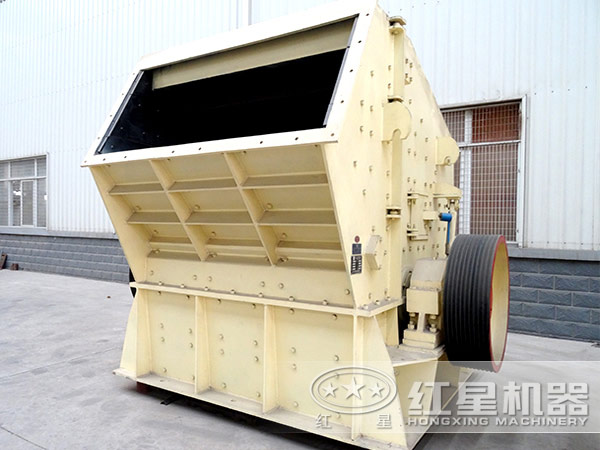

雙轉子反擊式破碎機

為了充分利用物料排出時的動能，消除個別大于產品粒度的大塊物料排出，在 和其二轉子下部的機體上，安裝有 均整柵板和其二均整柵板，以及固定反擊板，繼續對過大尺寸的物料進行均整，破碎到產品粒度以下，從而保證了產品粒度均勻。

級轉子部的轉子體上，用螺釘固定著四排共八塊板錘，而其二級轉子部的轉子體上則鑲嵌固定著六排共12塊板錘。兩轉子的板錘，均用比較耐沖擊磨損的高錳鋼鑄造而成。

雙轉子反擊式破碎機板錘材料圖

為了防止由于增大轉子轉動慣量而使電機啟動不起來，該機采用了液力聯軸結構。

為了充分發揮兩轉子的破碎作用，該破碎機采用了分腔破碎原理，即兩轉子都擔負一定的破碎作用，以便提高破碎 ，為此兩轉子具有265mm的高度差，使其二轉子強制給料，從而獲得了提高其二轉子線速度的可能性，提高了破碎效率。

其二和其二反擊板部的反擊板體，一端通過懸掛軸，鉸接于上機體的兩側壁上，另一端分別由特制的螺桿和調節彈簧部件，支掛在上機體的上壁和后壁上。分腔反擊板，通過支掛的方斷面軸，與裝在上機體兩側壁上的連桿及鎖緊彈簧相聯結，懸掛在兩轉子之間，將上機體分成兩個破碎腔。在分腔反擊板和其二反擊板的下半部，安裝有不同縫隙尺寸的柵板，使達到粒度要求的物料及時排出去，從而防止了因增設均整柵板而影響機器生產率的提高。

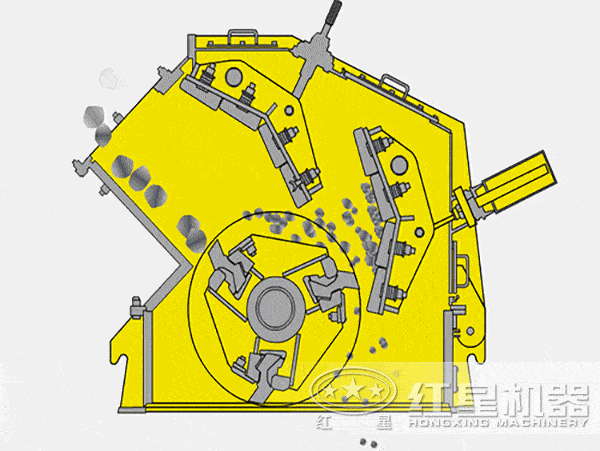

雙轉子反擊式破碎機破碎物料原理圖

反擊式破碎機主要是用于物料的中級破碎作業，該設備目前在市場上的應用范圍也非常的廣，深受用戶的青睞，紅星機器作為專業生產反擊式破碎機的廠家，生產的反擊式破碎機性價比高，歡迎新老客戶隨時蒞臨選購。

紅星機器反擊式破碎機價格咨詢電話：0371-67772626。
