顎式破碎機可以簡化為鉸鏈四桿 ，本文主要介紹四桿 振動力的幾種平衡方法并分析其利弊，以尋求適合破碎機的平衡方法。

1）質量靜替代法

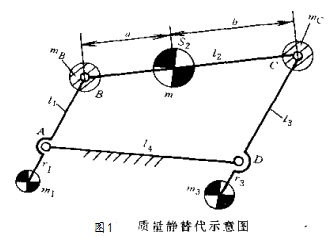

如下圖1所示，m是連桿軸線上S2處的不平衡質量，在兩連架桿AB、CD上分別加兩個質量m1、m3，使由不平衡質量m產生的慣性力在機座A、D上引起的附加動載荷得以消除。用質量靜替代法，以分別集中在B、C點的兩個集中質量mB、mC替代原質量m，替代前后的質量及其質心位置不變。

由于在顎式破碎機肘板的反方向安裝平衡重困難，因此，通常只在與曲軸箱固聯的飛輪和帶輪上，沿曲軸偏心距的反方向加平衡質量，以消除曲軸軸承上的附加動壓力。目前破碎機均采用這種平衡方法，但應該指出的是，由于動顎 不在連桿軸線（BC）上，因此質量靜替代法對破碎機是不適用的。

2）廣義質量靜替代法

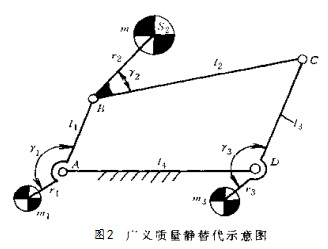

這種平衡方法適用于連桿質心與其軸線不重合的情況。如下圖2所示，不平衡質量m，其質心位置尺寸r1、r2。在連桿架AB、CD上加兩個平衡質量m1、m2，其位置尺寸分別為r0、γ1、r3、γ3。使所有質量對A的質量矩矢量和為零，從而使所有質量產生的慣性力的主矢為零。

這種方法只能使慣性力主矢為零，但不能保證不平衡質量的慣性力與兩平衡質量的合慣性力重合。因此在機座A、D上仍產生一對大小相等、方向相反且垂直于AD的不共線的附加動壓力，使機器發生搖振。

3）較好動力平衡法

這種方法同時考慮慣性力和慣性力偶矩作用下的機座動壓力。用優化方法確定平衡質量大小及其位置，使支座上的附加動壓力較小。理論計算及實驗結果表明，由于 本身的屬性，用附加質量法無法使一般鉸鏈四桿 的機座附加動壓力完全消除。廣義質量靜替代法的平衡 甚微，而較好動力平衡大可平衡大約50%的機座附加動壓力。

知道了顎式破碎機四桿 的平衡方法，對破碎機的正常運轉有一定的幫助，可以提高設備的工作效率，進而加工廠整體的利潤也會大幅度提高，更多顎式破碎機相關內容請撥打電話0371-67772626詳詢。
