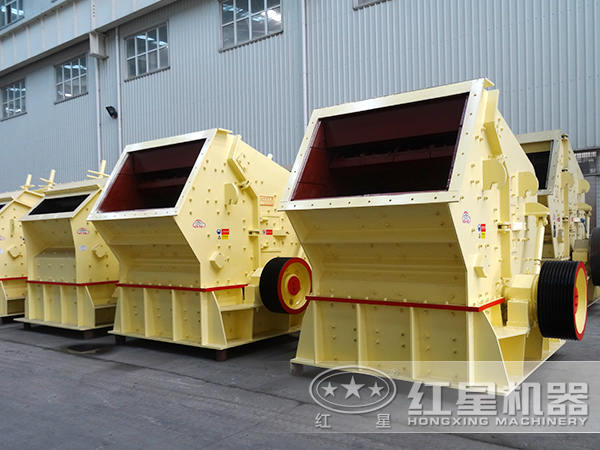

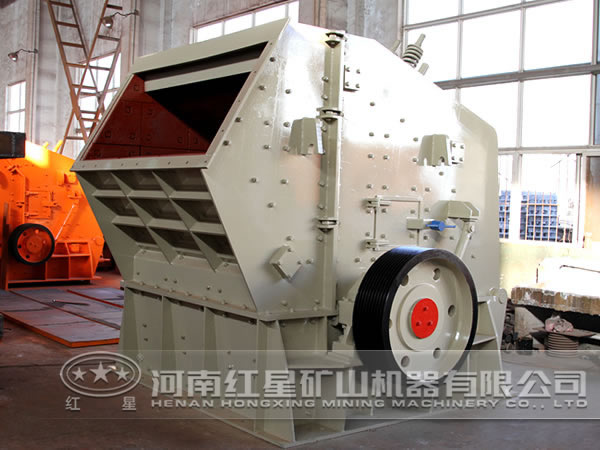

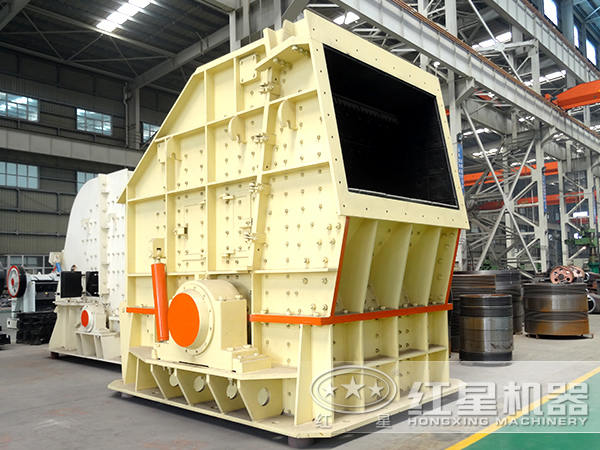

反擊式破碎機構造此為國產單轉子不可逆式，其主要構件為：驅動電機、傳動部件、轉子、軸承、蓖篩和機殼等。

作為機器主要部件的轉子，它由主軸、圓盤、銷軸、錘頭、飛輪等組成。錘頭裝在軸套的銷軸上，它可自由擺動，并通過銷軸可以調整與蓖篩的距離，主軸端部有飛輪，以減少轉子回轉時的不均勻性，工作時物料進人破碎腔后，受到高速旋轉錘頭的沖擊而破碎。破碎了的物料從這旋轉的錘頭獲得動能，高速地沖向機殼內壁的襯板和蓖篩孔與此同時，還受到物料之間相互撞擊的破碎作用。

工作時，反擊式破碎機的構造與分級是相輔相成的，經上部構造破碎后的物料，小于蓖篩間隙的顆粒從間隙中排出，個別較大的物料在蓖篩上再次經錘頭的沖擊，擠壓而破碎， 從蓖篩的間隙中排出。當硬雜物進人破碎腔時，在錘頭打擊下，硬雜物排至篩板的末端，定期由特設的孔中取出，以防止錘子或篩板的損壞。

錘頭以鉸接方式裝于銷軸上，旋轉時向外張開，遇到硬雜物，錘頭可往后退，起著保護作用。蓖篩的主要作用是控制破碎產品粒度，它磨損較快。根據物料及產品粒度要求來選蓖孔尺寸。物料易碎，要求粒度較細，篩孔選為產品較大粒度的3-6 ;若物料較硬難碎，粒度要求較粗，篩孔選為破碎產品粒度的1.5-2 。

錘頭是關鍵的工作部件，通常用高質鋼、高錳鋼或其他耐磨合金鋼做成。除要求能有效地破碎物料外，在結構上還要求錘頭在磨損后能上下或前后調頭使用，以充分利用材料。裝在轉子上錘頭重量應相等，避免轉動時產生振動。更換錘頭時應成對地更換，其重量的偏差應控制在一定的范圍內。此機型的產品粒度與錘頭數目、轉子速度有關。

錘頭圓周速度一般在35一70 m/s，若破碎物料較脆，且產品中粒度細小，則錘頭速度應大些 (約40 - 75 m/s)，且輕型錘頭數目應多些;若破碎物料較硬且要求產品為中等粒度，則錘頭速度應低些 (35一5 m/s)，數目宜少些，而錘頭重量應大些。增加錘頭的速度雖然可以使破碎比增大，產品中細粒含量增多，但相應增加了功率消耗，降低了生產率。同時還會引起錘頭、蓖篩和襯板的劇烈磨損。
