我國生產的4500 x 400單轉子反擊式破碎機的構造：這種反擊式破碎機主要由上下機架、轉子、反擊板等部分組成。電動機經三角皮帶傳動使轉子高速回轉，迎著物料下落方向進行沖擊而使物料不斷破碎至小顆粒后由機體下部排出。

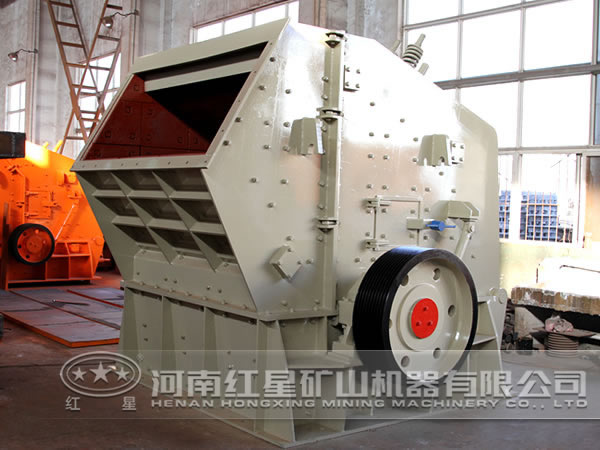

單轉子反擊式破碎機的構造

轉子上固定有三塊板錘，板錘用比較耐磨損的高錳鋼材料鑄造而成。轉子傘身用鍵困定在主軸，主軸兩端借助滾動軸承支承在下機架上。

反擊板的一端通過懸掛軸鉸接于機架上部，另一段由羊眼螺栓利用球面墊圈文承在機架上的錐面墊圈上。反擊板呈自由懸掛狀態置于機體內部。調節羊暇螺栓上的螺母位置，可以改變反擊板和轉子間的間隙。當破碎腔中進入不能破碎的鐵塊時，反擊板受到較大的壓力而使羊眼螺栓向上及向后移開，使鐵塊等物排出，從而保護破碎機 破壞，反擊板在自身重力作用下，又恢復到原來的位置，以此作為破碎機的保險裝置。

機架沿轉子軸心線分成上、下機架兩部分。下機架承受整個機器的重力，并 地腳螺栓固定在基礎上。上、下機架在破碎區的內壁上裝有錳鋼襯板。上機架上裝有便于觀察和檢修用的側門及后門，在門镕有橡皮防塵裝置。機器的進料處設有鏈幕，用以防止物料破碎時飛機外。

可逆轉動的單轉子反擊式破碎機，有—個可逆轉動的轉子，在轉子上方的兩側都裝有反擊板， 不同破碎機的轉子和反擊板設計不同。另外給料槽放在轉子中心的—帶，它具有可逆轉動的特點，兩套反擊板兩面的磨損可以達到平衡，這就大大地減少維護檢修的作員。
