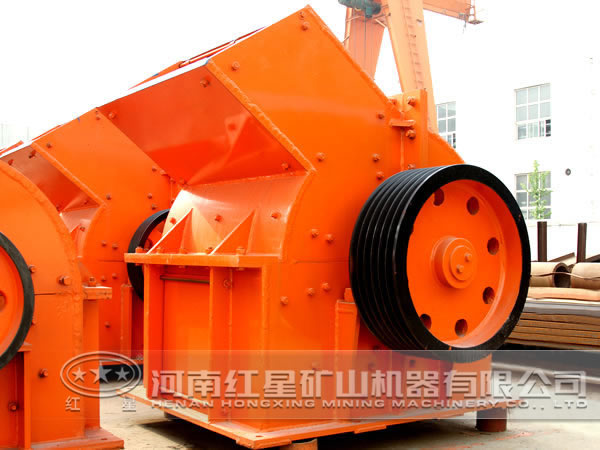

隨著信息技術化的發展，錘式破碎機的應用領域也在逐步的擴大，該設備已在水泥、化學、電力、冶金等工業部門廣泛用來破碎各種物料。紅星礦山機械應時代發展的需求新推出了Φ800×900的錘式破碎機，該設備是采用單轉子、不可逆、多排、帶鉸接錘頭的破碎機。該設備在設計時主要圍繞錘式破碎機的工作原理進行， 對錘式破碎機的錘頭和轉子部分進行了設計規劃。

紅星新推出的Φ800×900毫米的錘式破碎機主要用于破碎石灰石，煤和石膏或其他中等硬度的礦石，破碎物料的表面不超過8%的水分。該設備主要是由機架，轉子、錘頭和飛輪等部分組成。

1、機架

機殼通過螺栓將下機體、后上蓋、左側壁和右側壁連接成一體。加料口位于上部，機殼內壁設有錳鋼襯板防止襯板磨損。機殼和軸之間，安置軸封裝置，防止生產過程中的灰塵落入。機殼的下部用地腳螺栓固定（螺栓規格M8×1000，數量為12）。該設備的下架體前后兩面均開有檢修孔，方便檢修調整和更換篦條。

2、轉子

轉子在錘式破碎機中有著非常重要的作用，轉子是由主軸，錘架兩部分組成。錘架上用錘頭銷軸將錘頭分了三排懸掛在錘架之間，錘架的兩端用壓緊錘盤和鎖緊螺母以固定錘架和錘頭防止軸向竄動。在主軸的一端裝有飛輪，可使轉子在運轉中儲存一定的動能。下面把轉子的幾個主要部件的構造，材質和用途分別加以介紹：

（1） 主軸

主軸是支撐轉子的主要部件，承受來自轉子、錘頭的重量、沖擊力三方面的作用力，所以對于材質具有較高的強度和韌性，本公司在設計中采用的是35號硅錳鉬釩鋼鍛造。主軸的端面為圓形，較大的直徑為130毫米，軸承處為80毫米。錘架用b×h×L=32×18×810毫米的平鍵與軸連接。

（2）錘架

錘架的主要作用是懸掛錘頭，由于在設備的運行過程中要受到礦石沖擊和摩擦而造成磨損，所以錘架的制作材料要具有一定的耐磨性。該設備的錘架是用較高質的鑄鋼ZG35B制作，該材質具有較好的焊接性，局部出現磨損時，可進行焊補，維修方便。

3、錘頭

錘頭作為破碎機的主要工作零件。在錘頭的重量、形狀和材質的設計上都會更加重視。根據對錘式破碎機錘頭耐磨性的研究，按照錘頭動能的大小與錘頭的重量成正比的關系來說，錘頭越重、錘頭的動能就越大破，碎效率也就越高。不過現實生產過程中，錘頭的重量越大，旋轉起來所產生的離心力也越大，對該設備的其他零件，都會產生一定程度的影響和損壞。因此，錘頭的重量要根據設備的功能設計適中。

錘頭的選材很重要。本公司心推出的錘式破碎機的錘頭材質為ZGMn13的高錳鋼，該材料具有較高的耐磨性，并可承受沖擊載荷，是制作錘頭的上佳材料。

4、飛輪

飛輪在錘式破碎機中的作用是：使破碎機的轉子，在運轉中存儲一定的動能，保證破碎機的工作效率，減少破碎機的動力消耗。也就是說，當破碎機正常運轉時，飛輪便存儲一定的能量，電動機也不致過負荷，當破碎機給料過多或者進入大塊時，飛輪便將動能放出，增強破碎能力，從而使電動機不致超載運行，對設備有一定的保護作用。
